Общий формат опции маршрутизации

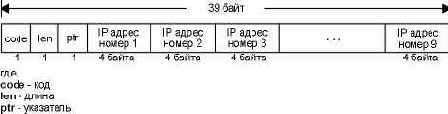

Рисунок 8.6 Общий формат опции маршрутизации от источника в IP заголовке.


Формат практически идентичен формату опции записи маршрута, которую мы рассмотрели на рисунке 7.3. Однако, в случае маршрутизации от источника мы должны заполнить список IP адресов, перед тем как будет отправлена IP датаграмма, тогда как в опции записи маршрута мы выделяли пространство и устанавливали в 0 список IP адресов, позволяя маршрутизаторам заполнить их в процессе передачи датаграммы. В случае с маршрутизацией от источника мы выделяем область для заполнения и инициализируем определенное количество требуемых IP адресов, обычно их количество меньше чем 9. В случае опции записи маршрута мы старались выделить как можно больше места, для того чтобы использовать более чем 9 адресов.

Поле code устанавливается в 0x83 для свободной маршрутизации от источника, и в 0x89 для жесткой маршрутизации от источника. Поля len и ptr идентичны тем, что мы описали в разделе "Опция записи IP маршрута" главы 7.

Опции маршрутизации от источника обычно называются "маршрутизацией от источника с записью" (source and record route) (LSRR - свободная и SSRR - жесткая), так как список IP адресов обновляется в процессе того, как датаграмма проходит по маршруту. Происходит следующее:

  • Отправляющий хост берет из приложения маршрут от источника, удаляет первый пункт (он становится адресом назначения для датаграммы), перемещает все оставшиеся пункты влево на один пункт (где лево - показано на рисунке 8.6) и помещает исходный адрес назначения на место последнего пункта в списке. Указатель все еще указывает на первый пункт списка (значение указателя равно 4).
  • Каждый маршрутизатор, который обрабатывает датаграмму, проверяет, является ли этот адрес адресом назначения. Если нет, датаграмма обрабатывается как обычная. В этом случае должна быть использована свободная маршрутизация от источника, иначе мы не получим датаграмму.
  • Если маршрутизатор является пунктом назначения и указатель не больше чем длина, в этом случае (1) следующий адрес в списке (куда указывает ptr) становится адресом назначения датаграммы, (2) IP адрес, соответствующий исходящему интерфейсу, замещает собой только что использованный адрес источника, и (3) указатель увеличивается на 4.

Все это лучше показать на примере. На рисунке 8.7 мы предположили, что посылающее приложение на хосте S отправляет датаграмму к D, указав маршрут от источника как R1, R2 и R3.
